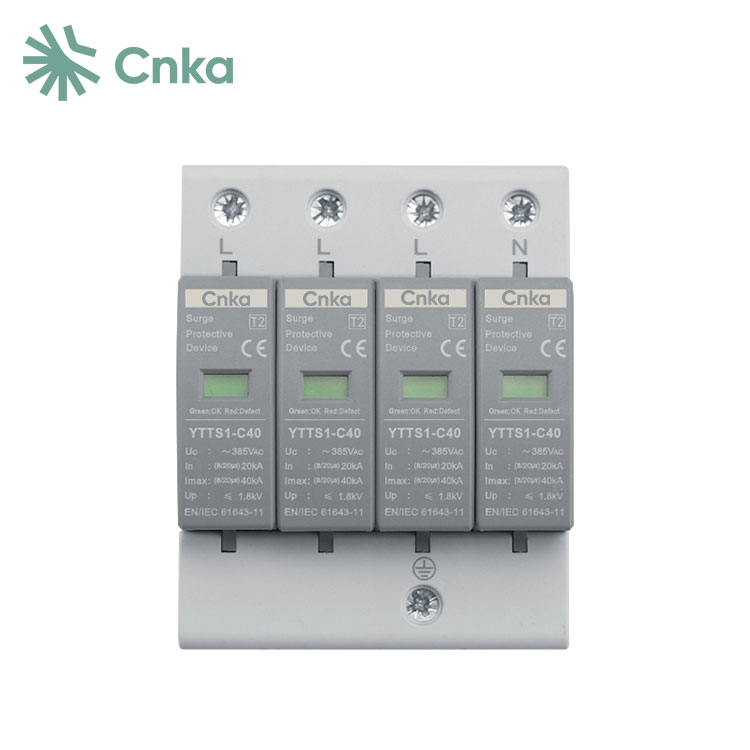

3-фазное устройство защиты от перенапряжения переменного тока

Устройство защиты от перенапряжения фазы переменного тока CNKA3 Введение

Китайский производитель CNKA предлагает новейшие трехфазные устройства защиты от перенапряжения переменного тока, подходящие для установки в системах переменного тока 50/60 Гц с напряжением 380 В, включая TN-STN-C-STATIT и другие энергосистемы. Эти устройства предназначены для использования в точках соединения между LPZ1 или LPZ2 и LPZ3. Они соответствуют стандартам IEC61643-1 и GB188021, используют стандартный 35-мм модуль устройства защиты от перенапряжения и оснащены механизмом устранения неисправностей для повышения безопасности и надежности.

Устройство защиты от перенапряжения фазы переменного тока CNKA3 Параметр (спецификация)

Устройство защиты от перенапряжения фаз переменного тока CNKA3.

Система TN-S или TN-C-S представляет собой электрическую конфигурацию, в которой нейтральный и заземляющий провода разделены в источнике, чтобы обеспечить надежное заземляющее соединение. Эта установка обычно связана с заземлением трансформатора, что помогает свести к минимуму обрыв кабеля и неисправности L-PE. Однако эта система может быть относительно дорогой из-за более высоких затрат, связанных с кабелями, установкой и текущим обслуживанием.

Устройство защиты от перенапряжения фаз переменного тока CNKA3 Подробнее

Устройство защиты от перенапряжения фаз переменного тока CNKA3 Размеры и схема подключения

Устройство защиты от перенапряжения фаз переменного тока CNKA3 Основные компоненты

1. Разрядный зазор, часто называемый защитным зазором, обычно состоит из двух металлических стержней, расположенных на определенном расстоянии друг от друга и подвергающихся воздействию воздуха.

2. Газоразрядная трубка состоит из пары отдельных пластин с холодным катодом, запечатанных внутри стеклянной или керамической трубки, заполненной инертным газом, например аргоном.

3  Варистор — это нелинейный резистор, изготовленный из металлооксида-полупроводника, в основном состоящего из ZnO, и его сопротивление очень чувствительно к изменениям напряжения.

4  Подавляющий диод служит последним защитным компонентом в схемах многоуровневой защиты, обеспечивая функции фиксации и ограничения напряжения, а также такие преимущества, как низкое напряжение фиксации и быстрое время отклика.

5  Дроссель — это устройство подавления синфазных помех, в котором в качестве магнитного сердечника используется феррит.

6  14-волновый коротковолновый выключатель представляет собой устройство защиты от перенапряжения микроволновых сигналов, разработанное на основе анализа спектра грозовых волн и теории стоячей волны в антеннах и фидерных линиях.
