Автоматический переключатель резерва на 400 А

CNKA является ведущим производителем автоматических резервных переключателей на 400 А в Китае, известным своей высококачественной продукцией по конкурентоспособным ценам. Мы стремимся поддерживать профессиональное лидерство в нашей отрасли и приглашаем к любым запросам или запросам дополнительной информации. Не стесняйтесь обращаться к нам за дальнейшей помощью.

Отправить запрос

Описание продукта

Автоматический резервный переключатель CNKA на 400 А Введение

Китайские поставщики CNKA (торговая марка компании) предлагает автоматические резервные переключатели на 400 А, которые объединяют функции переключения с логическим управлением для настоящей электромеханической интеграции. Эти переключатели, предназначенные для использования в распределительных системах переменного тока 50 Гц с номинальным напряжением переменного тока 400 В и условным тепловым током до 3200 А, идеально подходят для использования в таких отраслях, как горнодобывающая промышленность. Автоматический переключатель нагрузки на 400 А включает в себя такие функции, как обнаружение напряжения, принудительное переключение в положение «0» и аварийное ручное управление. Он широко используется для переключения между нормальным и резервным питанием, управления двумя нагрузочными устройствами или выполнения безопасной изоляции. Плата схемы управления посылает логические команды на двигатель, который затем приводит в действие рабочий механизм главного выключателя для быстрого открытия, закрытия или переключения линий. Хорошо видна безопасная изоляция главного выключателя.

Автоматический переключатель резерва CNKA 400 ампер Параметр (спецификация)

Номинальный ток нагрева (А)		100	160	250	400	630	1000	1250	1600	2000	2500	3200
Номинальное напряжение изоляции Ui (В)		750					1000
Номинальное рабочее напряжение (Ue)		AC400В
Номинальная ударопрочность напряжение Uimp (кВ)		8					12
Рейтинг действующий ток le (А)	АС-31А	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	АС-35А	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	АС-33А	100	160	250	400	630	1000	1250	1600	2000	2500	3200
Номинальная кратковременная стойкость ток Icw(кА)		7	9		13			50				55
Номинальный предел короткого замыкания ток (кА)		100			70		100	120		80
Оценка		Класс ПК
Стандартный		IEC947-6-1 ГБ14048.11-2008
Номинальная соединительная мощность (Оружие)		10ле
Номинальная отключающая способность (А среднеквадратичное значение)		8ле
Напряжение питания управления (В)		24В постоянного тока, 48 В, 110 В, 220 В переменного тока
Время конференции(сек)		0.5	1	1.1	1.2		1.25			2.45

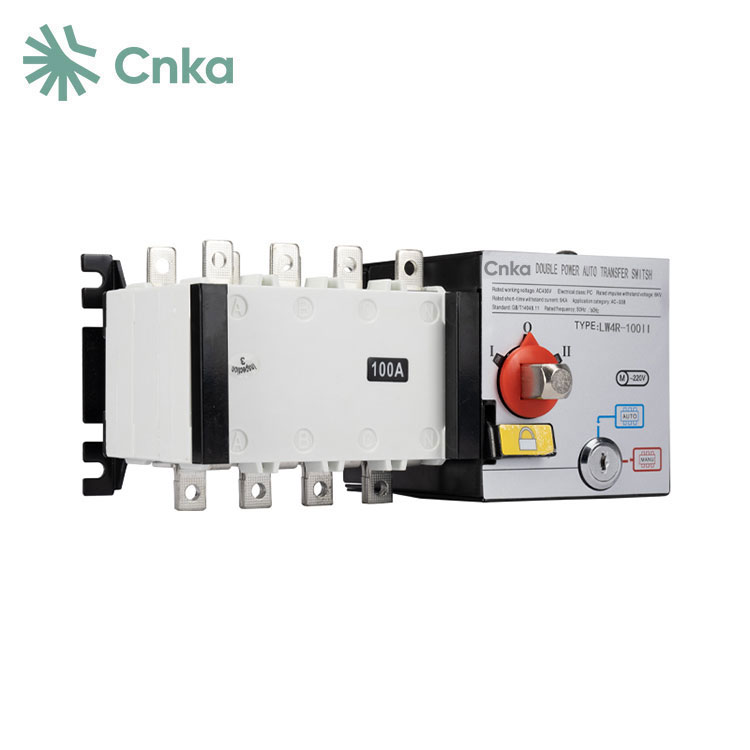

Автоматический переключатель резерва CNKA на 400 А

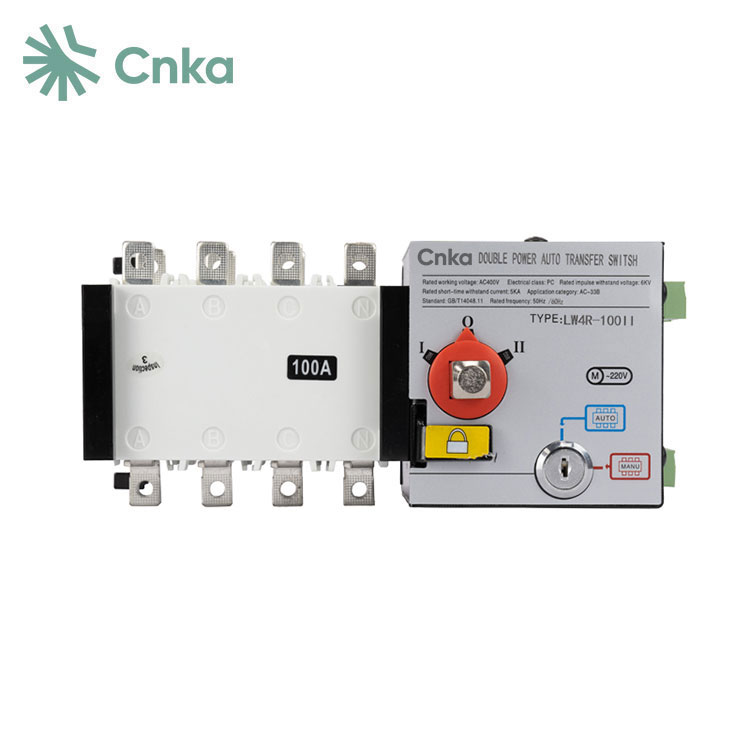

1 Электрическая блокировка клавиш: управляет питанием внутренней линии управления коммутатора. Когда электрический замок включен, переключатель может работать автоматически, включая операции принудительного положения «0». Когда электрический замок отключен, переключателем можно управлять только вручную.

2 Рукоятка управления. Чтобы вручную управлять выключателем с помощью ручки, необходимо отключить электрический замок.

3 Навесной замок. Для технического обслуживания сначала с помощью рукоятки управления установите переключатель в положение «0», затем включите механизм навесного замка. Это гарантирует, что переключатель надежно закреплен и его можно безопасно обслуживать.

4 Индикатор: отображает рабочее состояние коммутатора.

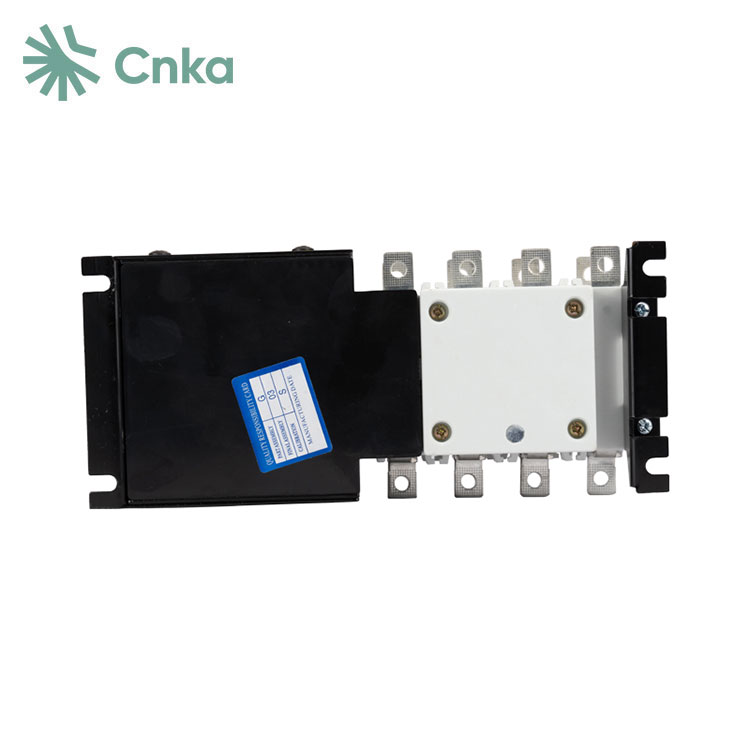

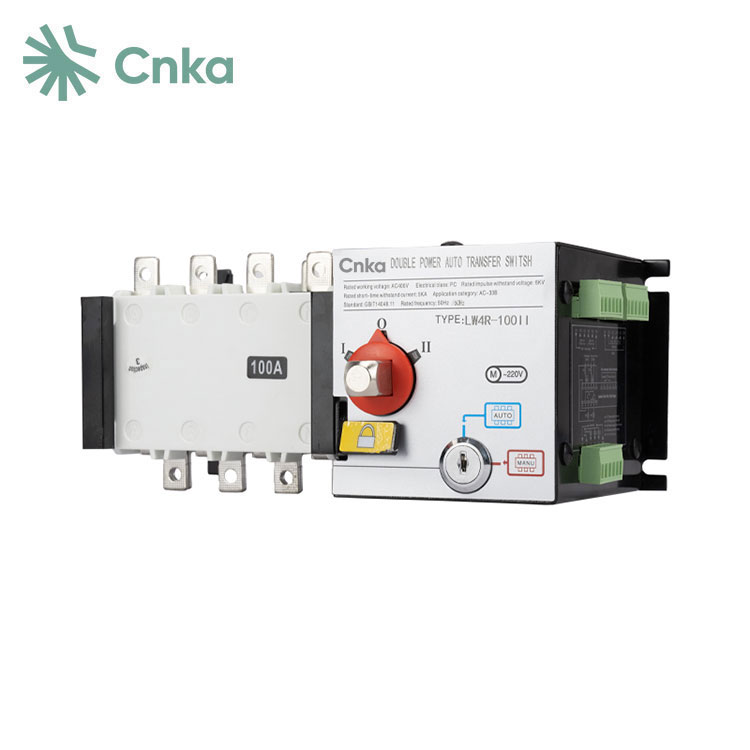

Автоматический резервный переключатель CNKA, 400 А. Подробности

Автоматический резервный переключатель CNKA, 400 А. Размеры и схема подключения.

	Размер продукта и размер установки
В	A	А1	B	Б1	C	E	G	J	К	л	N	п	R	S	T	U	W	Икс	Да	Y1
100А/3	235	232	106	105	134	133	115	221.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
100А/4	247	244	106	105	134	133	115	233.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
125А/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
125А/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
160А/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
160А/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
250А/3	356	312	170	142	261	208	145	293	102	7	91	50	25	30	3.5	142	168	11	60	145
250А/4	406	362	170	142	261	208	145	343	102	7	91	50	25	30	3.5	142	168	11	60	145
400А/3	487	368	260	222	284	273	189	351	180	9	93	65	32	40	5	222	203	11	83	193
400А/4	552	433	260	222	284	273	189	416	180	9	93	65	32	40	5	222	203	11	83	193
630А/3	487	368	260	222	284	273	189	351	180	9	93	65	40	50	6	222	203	12	83	193
630А/4	552	433	260	222	284	273	189	416	180	9	93	65	40	50	6	222	203	12	83	193
800А/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
800А/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8	250	207	12.5	109	254
1000А/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
1000А/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8	250	207	12.5	109	254
1250А/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	8	250	207	13	110	255
1250А/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	8	250	207	13	110	255
1600А/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	10	250	207	13	110	255
1600А/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	10	250	207	13	110	255
2000А	800	633	460		542		447	610			84.5		80	120	10					169
2500А	800	633	460		542		447	610			84.5		80	125	15					174
3200А	800	633	460		542		447	610			84.5		80	130	20					179
