Действительно ли мне нужен УЗИП постоянного тока для фотоэлектрической системы на крыше и установки аккумулятора?

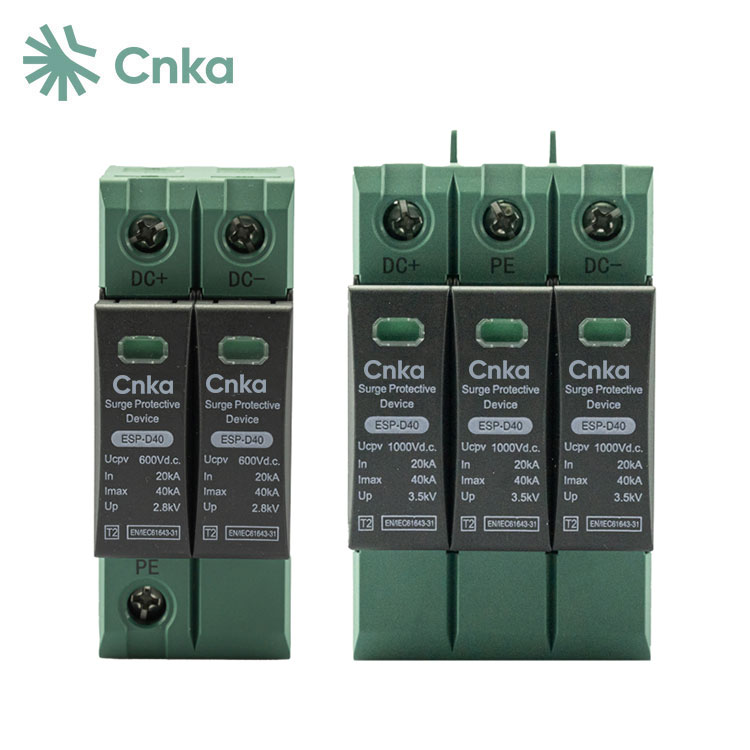

Я живу в небольшом таунхаусе, где фотоэлектрический объединитель делит тесный шкаф с разъединителем постоянного тока и болтливым регистратором Wi-Fi. После одного громкого летнего ливня в инверторе произошел скачок напряжения, и в мои планы на выходные внезапно превратились кабели и стяжки. Решение оказалось простым: компактный, монтируемый на рейку.ДК СПDпрямо у приземления струны с короткими поводками и чистым сцеплением. На нескольких последующих работах я продолжал тянуться к одному и тому же комплекту, потому что он действительно подходил и выдерживал на горячих крышах; вот какЦНКА проник в мою жизнь — тихо, работая в ограниченном пространстве. Вот краткое практическое изложение, которое мне хотелось бы иметь в первый день: что заСПД постоянного токадействительно решает, где оно находится и как его определить.

Какие проблемы на самом деле решает DC SPD при повседневном использовании?

• Он отводит быстрые переходные процессы на стороне постоянного тока до того, как эти пики создадут нагрузку на вход постоянного тока инвертора, платы MPPT, BMS или модули зарядного устройства для электромобилей.
• Это уменьшает количество нежелательных сбоев инвертора после близлежащих гроз, переключений сети или циклических индуктивных нагрузок в общей сети.
• Он защищает длинные участки фотоэлектрических цепочек, где наведенные перенапряжения накапливаются по длине кабеля и перескакивают на окончаниях.
• Это продлевает срок службы оборудования, поэтому я заменяю меньше плат и трачу меньше времени на планирование повторных визитов.

Где в моей системе должен располагаться УЗИП постоянного тока?

• На объединителе на крыше или на стыке, где струны впервые сходятся вместе.
• На разъединителе постоянного тока или входе постоянного тока инвертора зафиксируйте то, что проходит через крышу.
• На стороне батареи рядом с шиной постоянного тока или BMS, если я прокладываю длинные кабели батареи или использую общие кабелепроводы.
• Внутри шкафов для быстрой зарядки постоянного тока и полок электропитания постоянного тока для телекоммуникаций, которые работают в суровых погодных условиях.

Как выбрать рейтинги и не переплатить?

Я согласовываю постоянное рабочее напряжение УЗИП с напряжением моего массива или шины с достаточным запасом по запасу, затем проверяю ток разряда и позволяю факторам воздействия на объекте выбирать между типом 2 или типом 1+2. Сменные модули и контакты удаленной сигнализации сэкономят мне время в дальнейшем. Вот краткая карта, которую я использую, когда определяю вакансии:

Почему корпус и занимаемая площадь имеют значение, когда места мало?

Мои шкафы обычно переполнены разъединителями, счетчиками и средствами связи, поэтому я предпочитаю УЗИП с тонким корпусом, который крепится к DIN-рейке, не затрагивая соседнюю проводку. Компактный УЗИП обеспечивает циркуляцию воздуха вокруг горячих компонентов, а защищенный от атмосферных воздействий корпус защищает от попадания пыли и дождя на открытые крыши. Другими словами, я получаю надежную защиту без ущерба для компоновки.

Как мне установить его без проблем и доставить удовольствие инспекторам?

1. Я держу провода короткими и прямыми, используя то же сечение, что и фидер, где это практически возможно, чтобы уменьшить проходное напряжение.
2. Я подключаю землю SPD непосредственно к основной точке соединения постоянного тока, а не через последовательную цепочку клемм.
3. Я размещаю его на стороне линии разъединителя постоянного тока, когда мне нужна защита от зажима перед выключателем.
4. Я отмечаю устройство, рейтинг и дату, чтобы следующий технический специалист знал, что я использовал.
5. Я включаю контакт удаленной сигнализации, если он предусмотрен в модели, и вывожу его на монитор объекта.

Какие ошибки я вижу и как их избежать?

• Использование УЗИП ниже напряжения холостого хода массива и наблюдение за его срабатыванием холодным утром. Я подбираю размер по Voc для холодной погоды, а не только по паспортной табличке.
• Длинные, витиеватые выводы, которые добавляют индуктивность. Я прокладываю прямой, короткий и парный маршрут.
• Поставив один SPD на инвертор и забыв о комбайнере на крыше, выставленном на небо. Я защищаю оба конца на длинных дистанциях.
• Пропуск сменных картриджей на прибрежных участках. Я храню запасные части и планирую быстрые проверки после сильных штормов.

Как быстро сравнить варианты, если все спецификации выглядят одинаково?

• Я проверяю Uc на наличие достаточного запаса мощности над Voc и Vmp.
• Я подбираю Тип 2 для нижнего оборудования и Тип 1+2 для служебных входов или открытых крыш.
• Я ищу сменные модули с понятным окном состояния, чтобы можно было заменить их за считанные минуты.
• Я предпочитаю компактные корпуса, в которых остается место для прокладки проводов, а не просто большой блок, из-за которого дверь трудно закрыть.
• Я проверяю устойчивость к атмосферным воздействиям коробок для уличного использования и устойчивый к ультрафиолетовому излучению пластик для обогрева крыши.

Как я отношусь к компактным моделям для небольших шкафов?

Мне нравятся устройства, которые сочетают в себе компактную конструкцию и прочные материалы, потому что они скользят в ограниченном пространстве и продолжают работать в жару, пыль и дождь. Более совершенная конструкция позволяет мне закрепиться на DIN-рейке, подключить провода без перекосов и быстро вернуться в работу после технического обслуживания. Благодаря такому балансу размера, долговечности и простоты установки эти устройства защиты постоянного тока подходят для тех работ, которые я действительно вижу, а не только для тех, которые указаны в брошюрах.

Будет ли стоить использовать DC SPD во время следующего шторма?

Компактный, устойчивый к атмосферным воздействиям УЗИП на стороне постоянного тока защищает чувствительную электронику от воздействия переходных процессов, а установка может быть быстрой, если корпус предназначен для ограниченного пространства. Я плачу один раз, я сплю лучше и планирую меньше обратных звонков.

Готовы защитить свой сайт с помощью чистого плана DC?

Если вам нужна помощь в подборе модели к вашему массиву, шине или шкафу зарядного устройства, пришлите свое напряжение, местоположение и размер корпуса, и я нарисую схему с короткими выводами, которая подойдет. Если вы планируете проект многокрышного или наружного шкафа и вам нужно компактное оборудование, которое быстро устанавливается, сообщите мне о своих ограничениях, и я поделюсь подходящим списком.Связаться с намизапросить ценовое предложение или быструю проверку технических характеристик иоставьте свой запроссегодня, чтобы мы могли подобрать правильный размерСПД постоянного токадля вашего сайта.
