Соединители кабеля солнечной панели

CNKA Разъемы для кабеля солнечной панели Введение

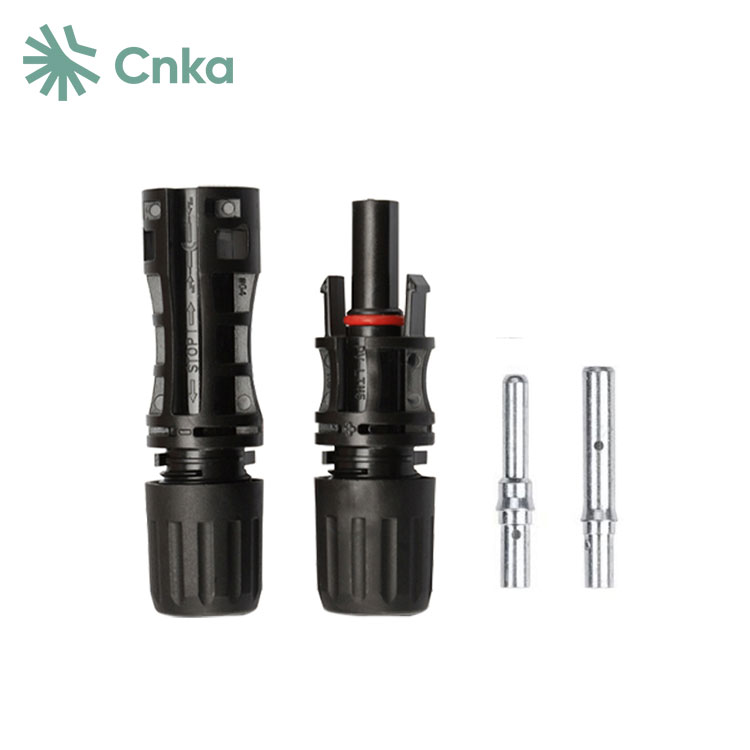

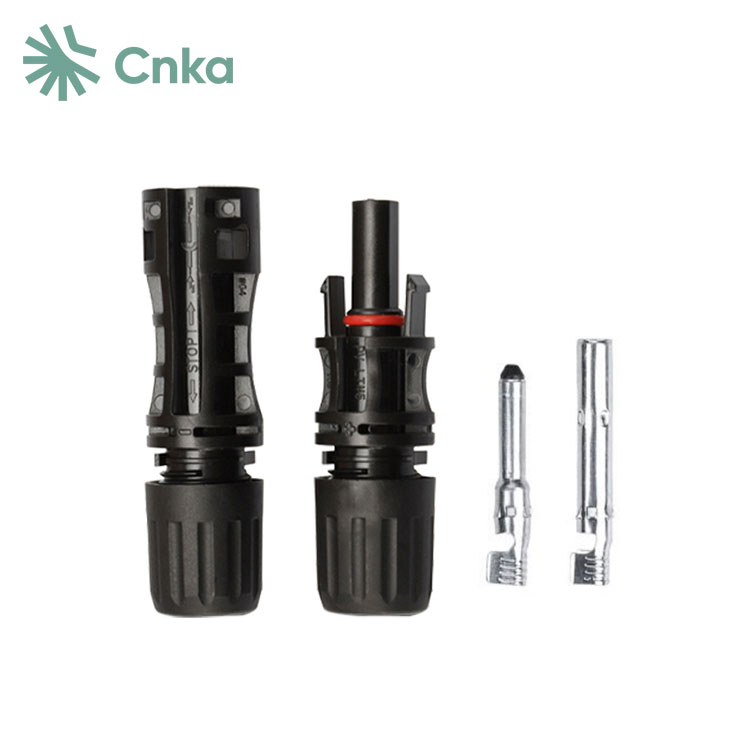

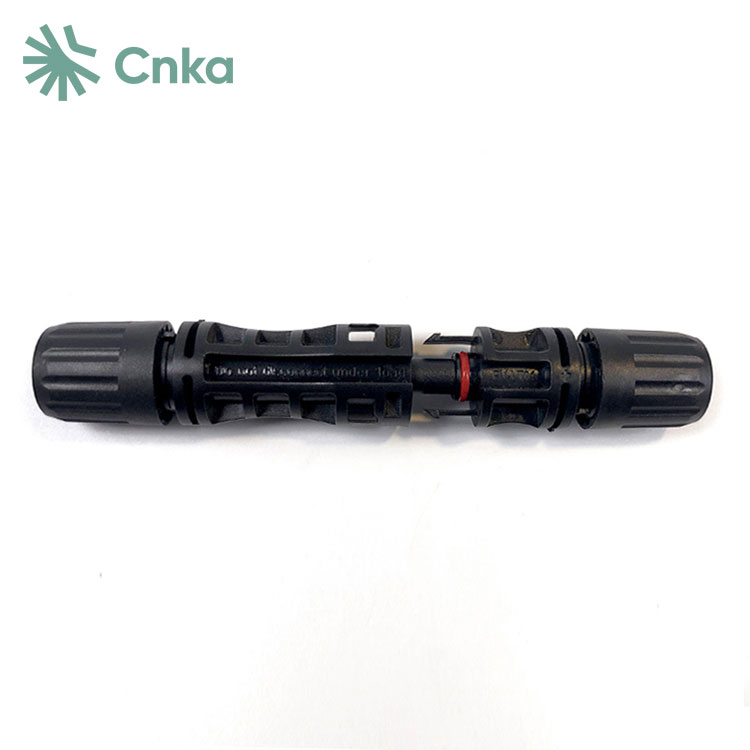

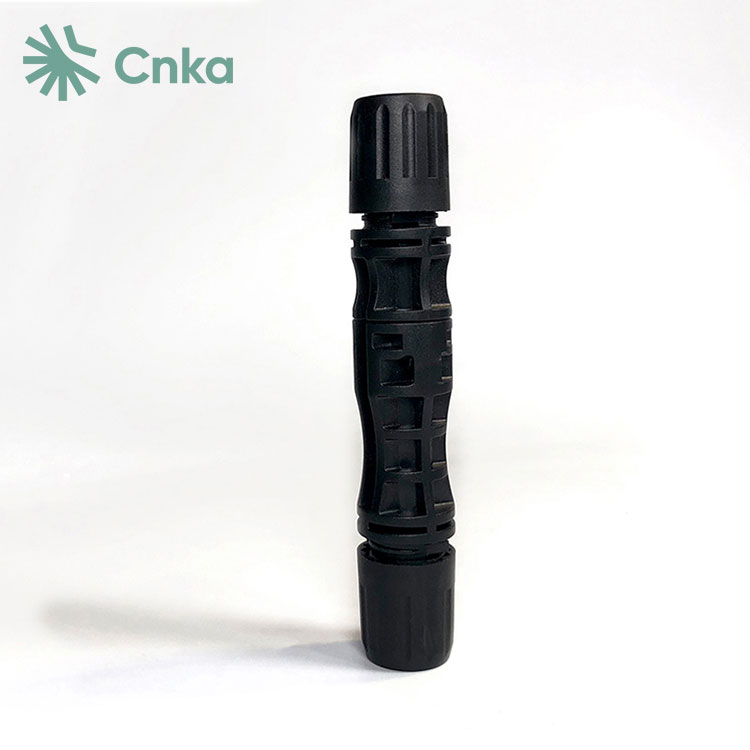

Поставщики из Китая CNKA предлагает разъемы для кабелей солнечных панелей, изготовленные в Китае, которые полностью совместимы с фотоэлектрическими системами на 1500 В. Эти разъемы разделены на две части: конец линии и конец платы. Обычно, когда мы говорим о разъемах кабеля солнечной панели, мы имеем в виду конечные разъемы линии. Они состоят из металлических частей и изоляционных частей. Термин MC означает Multi-Contact, а цифра 4 указывает на размер диаметра металлического сердечника.

Соединители кабеля солнечной панели CNKA Параметр (спецификация)

Соединители кабеля солнечной панели CNKA Требования к производительности

1  Фотоэлектрические разъемы должны обеспечивать отличную проводимость, контактное сопротивление не должно превышать 0,35 миллиом.

2  Они должны обеспечивать достаточную безопасность для защиты компонентов солнечных батарей. Учитывая часто суровые условия и климат, в которых работает оборудование для солнечной энергии, разъемы должны быть водонепроницаемыми, устойчивыми к высоким температурам, антикоррозионными и обеспечивать высокую изоляцию. Они должны достичь уровня защиты IP68.

3  Конструкция солнечных разъемов должна быть прочной и надежной, с разъемами типа "папа" и "мама", которые при правильной установке должны обеспечивать усилие соединения не менее 80 Н. Для кабеля сечением 4 мм² максимальная температура разъема MC4 не должна превышать 105°C при токе 39 А. Разъем MC4/H4, одножильный разъем «папа» и «мама», обладает такими преимуществами, как отличная герметизация, удобство вставки, а также простота обслуживания и ремонта.

Соединители кабеля солнечной панели CNKA Подробности

Соединители кабеля солнечной панели CNKA Размеры и подключение

Разъемы кабеля солнечной панели CNKA Меры предосторожности при установке

При выборе вилки крайне важно сосредоточиться на качестве продукции, включая размер и толщину материала внутреннего металлического проводника, его эластичность и покрытие, чтобы гарантировать, что она может выдерживать большие токи и поддерживать хороший контакт. Пластиковая оболочка заглушки должна иметь гладкую поверхность без трещин, а интерфейс должен быть хорошо герметизирован. Во время установки избегайте воздействия солнечных лучей и дождя на разъемы компонентов, чтобы предотвратить старение, внутреннюю коррозию, повышенное контактное сопротивление и потенциальное возгорание, поскольку все это может снизить эффективность системы или вызвать опасность возгорания.

Установка и обжатие фотоэлектрических разъемов имеют решающее значение. Необходимо использовать профессиональные инструменты для обжима, а инженерно-монтажный персонал должен пройти надлежащую подготовку по операциям обжима перед началом строительства фотоэлектрических электростанций.
