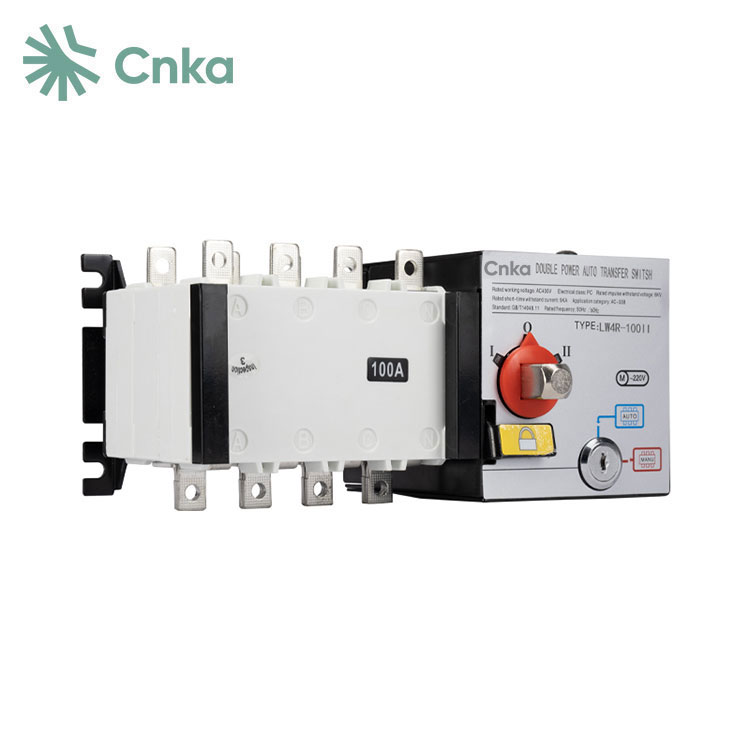

Автоматический резервный переключатель на 200 А

CNKA — глобальный высокотехнологичный поставщик, одобренный MID, с более чем 10-летним опытом проектирования, разработки, производства и экспорта автоматических переключателей на 200 А. С 2004 года CNKA использует передовые научные и технологические методы для разработки новых продуктов и улучшения существующих, в соответствии с новейшими требованиями рынка и международными стандартами.

Отправить запрос

Описание продукта

Автоматический резервный переключатель CNKA на 200 А Введение

Китайские поставщики CNKA предлагает индивидуальный прайс-лист на автоматические переключатели резерва на 200 А. Это устройство состоит из одного или нескольких коммутационных аппаратов и дополнительных необходимых компонентов. Он обнаруживает цепь питания и автоматически переключает одну или несколько цепей нагрузки с одного источника питания на другой.

Автоматический переключатель резерва CNKA 200 А Параметр (Спецификация)

Номинальный ток нагрева (А)		100	160	250	400	630	1000	1250	1600	2000	2500	3200
Номинальное напряжение изоляции Ui (В)		750					1000
Номинальное рабочее напряжение (Ue)		AC400В
Номинальная ударопрочность напряжение Uimp (кВ)		8					12
Рейтинг действующий ток le (А)	АС-31А	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	АС-35А	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	АС-33А	100	160	250	400	630	1000	1250	1600	2000	2500	3200
Номинальная кратковременная стойкость ток Icw(кА)		7	9		13			50				55
Номинальный предел короткого замыкания ток (кА)		100			70		100	120		80
Оценка		Класс ПК
Стандартный		IEC947-6-1 ГБ14048.11-2008
Номинальная соединительная мощность (Оружие)		10ле
Номинальная отключающая способность (А среднеквадратичное значение)		8ле
Напряжение питания управления (В)		24В постоянного тока, 48 В, 110 В, 220 В переменного тока
Время конференции(сек)		0.5	1	1.1	1.2		1.25			2.45

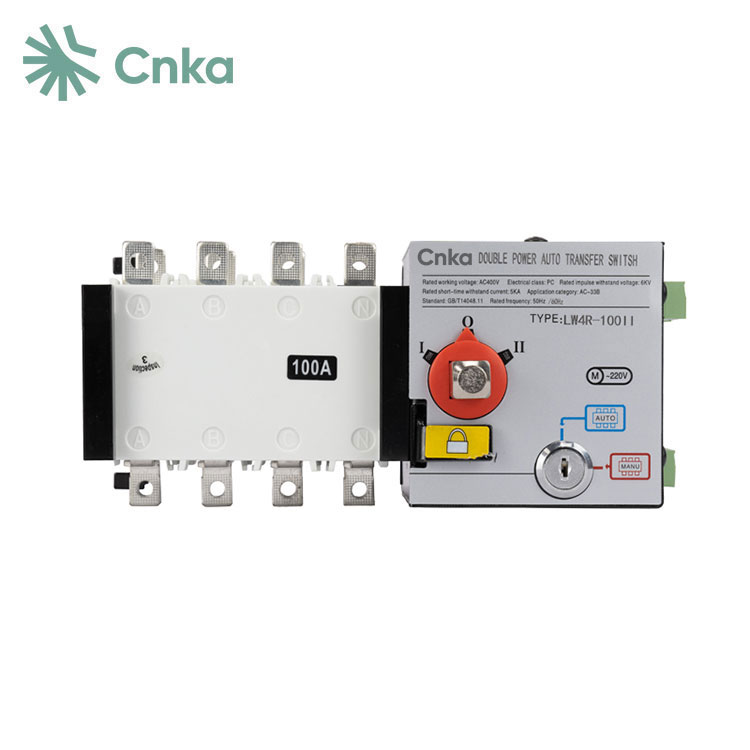

Автоматический переключатель резерва CNKA на 200 А

1 Использует двухрядный композитный контактный механизм поперечного соединения с микромотором, аккумулирующим предварительную энергию, и микроэлектронную технологию управления для эффективного достижения нулевого пробоя и устранения необходимости в дугогасительных крышках, обеспечивая безопасность и надежность.

2 Включает технологию перехода через нуль для повышения общей производительности.

3 Обеспечивает отличные показатели безопасности, надежную и стабильную работу.

4 Использует двухрядный композитный контактный механизм горизонтального натяжения, а также технологию предварительного хранения микродвигателя и микроэлектронного управления, чтобы обеспечить отсутствие пробоя и устранить необходимость в дугогасительных крышках.

5 Имеет конструктивную конструкцию с надежной механической и электрической блокировкой, обеспечивающей безопасную работу.

6 Применение технологии перехода через нуль позволяет принудительно сбрасывать и отключать два источника питания в аварийных ситуациях, обеспечивая безопасность оператора.

7 Включает такие функции, как индикация положения включения/выключения и функцию навесного замка для изоляции источника питания от нагрузки, обеспечивая надежную работу.

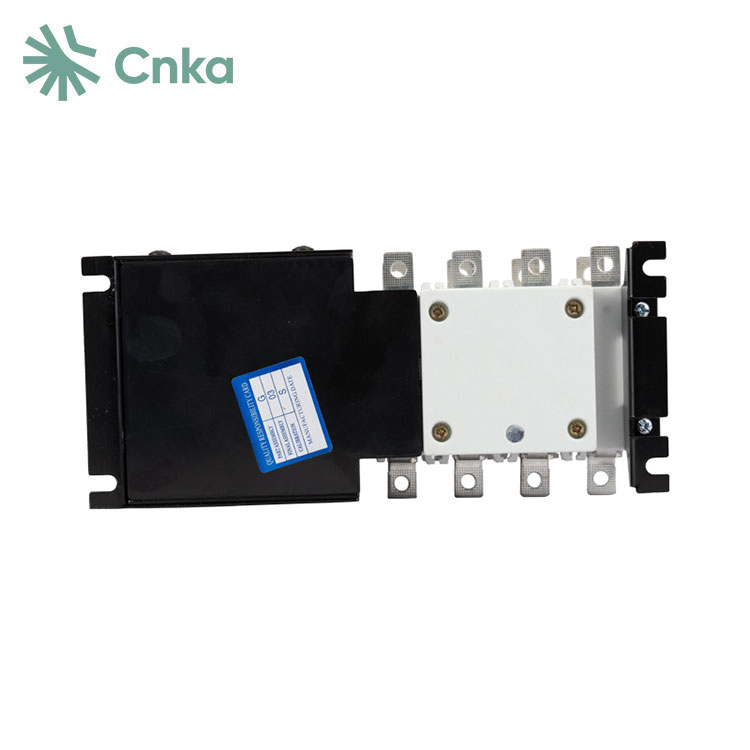

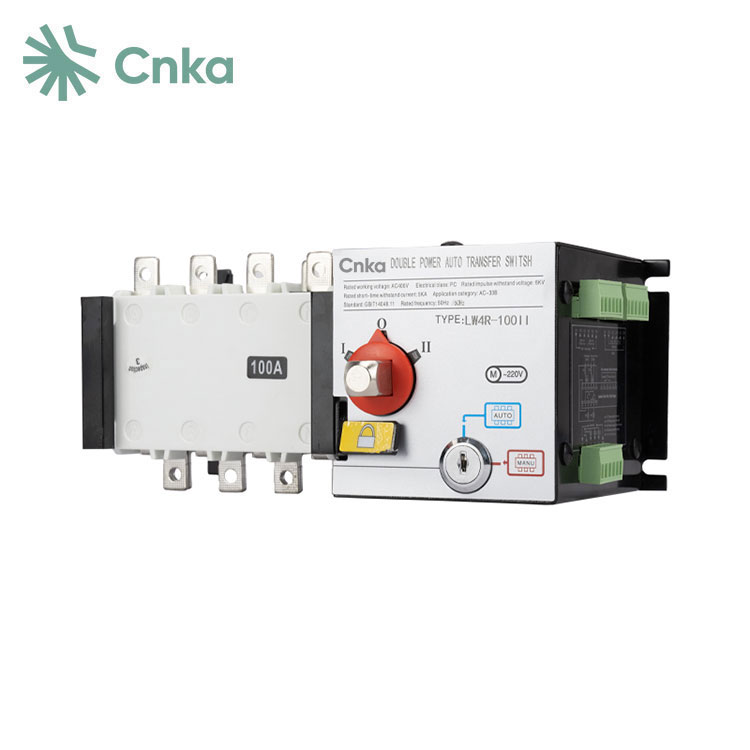

Автоматический резервный переключатель CNKA, 200 А. Подробности

Автоматический переключатель резерва CNKA, 200 А. Размеры и схема подключения.

	Размер продукта и размер установки
В	A	А1	B	Б1	C	E	G	J	К	л	N	п	R	S	T	U	W	Икс	Да	Y1
100А/3	235	232	106	105	134	133	115	221.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
100А/4	247	244	106	105	134	133	115	233.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
125А/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
125А/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
160А/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
160А/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
250А/3	356	312	170	142	261	208	145	293	102	7	91	50	25	30	3.5	142	168	11	60	145
250А/4	406	362	170	142	261	208	145	343	102	7	91	50	25	30	3.5	142	168	11	60	145
400А/3	487	368	260	222	284	273	189	351	180	9	93	65	32	40	5	222	203	11	83	193
400А/4	552	433	260	222	284	273	189	416	180	9	93	65	32	40	5	222	203	11	83	193
630А/3	487	368	260	222	284	273	189	351	180	9	93	65	40	50	6	222	203	12	83	193
630А/4	552	433	260	222	284	273	189	416	180	9	93	65	40	50	6	222	203	12	83	193
800А/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
800А/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8	250	207	12.5	109	254
1000А/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
1000А/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8	250	207	12.5	109	254
1250А/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	8	250	207	13	110	255
1250А/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	8	250	207	13	110	255
1600А/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	10	250	207	13	110	255
1600А/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	10	250	207	13	110	255
2000А	800	633	460		542		447	610			84.5		80	120	10					169
2500А	800	633	460		542		447	610			84.5		80	125	15					174
3200А	800	633	460		542		447	610			84.5		80	130	20					179

Автоматический резервный переключатель CNKA 200 А Принцип работы

После запуска контроллер непрерывно отбирает и вычисляет данные от двух источников питания для определения эффективных значений напряжения. Микропроцессор обрабатывает эти данные на основе заданных параметров, выдавая соответствующие команды открытия или закрытия приводному механизму через схему управления с регулируемой задержкой. Направление двигателя контролируется для управления обычным режимом работы и переключателями двойного разделения. Состояния неисправностей отображаются с помощью светодиодных ламп Nixie и световых индикаторов.
