Различия между автоматическими выключателями постоянного тока и переменного тока

Различия между автоматическими выключателями постоянного тока и переменного тока

Выключатели схемы, предназначенные для систем постоянного тока (DC) и переменного тока (AC), значительно различаются из -за уникального электрического поведения каждого типа тока. Ниже приведено подробное сравнение:

1. Текущие проблемы поведения и вымирания дуги

Характеристики тока переменного тока:

Периодически альтернатирует направление (50 Гц или 60 Гц).

Естественно, пересекает ноль 100-120 раз в секунду, облегчая прерывание дуги.

Стандартные нарушители полагаются на этот перекручивание нуля, чтобы эффективно утолить дугу.

Характеристики тока постоянного тока: потоки в одном направлении непрерывно без нулей.

Арсинг более устойчив и труднее потушить, требуя более сильных механизмов подавления.

Для разрыва тока необходимы специализированные конструкции (например, магнитные выдумки, дуговые желобы или принудительный воздух).

2. Рейтинги напряжения и тока

Выключатели переменного тока:

Обычно оценивается для среднеквадратичного напряжения (например, 120 В, 240 В, 480 В).

Распространен в бытовом, коммерческом и промышленном распределении электроэнергии.

Нарушение способности обычно варьируется от нескольких усилителей до нескольких сотен ампер.

DC Breakers:

Оценка для постоянного напряжения постоянного тока (например, 12 В, 24 В, 48 В, в некоторых случаях до 1000 В).

Используется в системах солнечных энергопотреблений, батареи, электромобилях и телекоммуникациях.

Часто требуется более высокая прерывательная способность (диапазон КА) из -за устойчивого артирования.

3. Внутренний дизайн и строительство

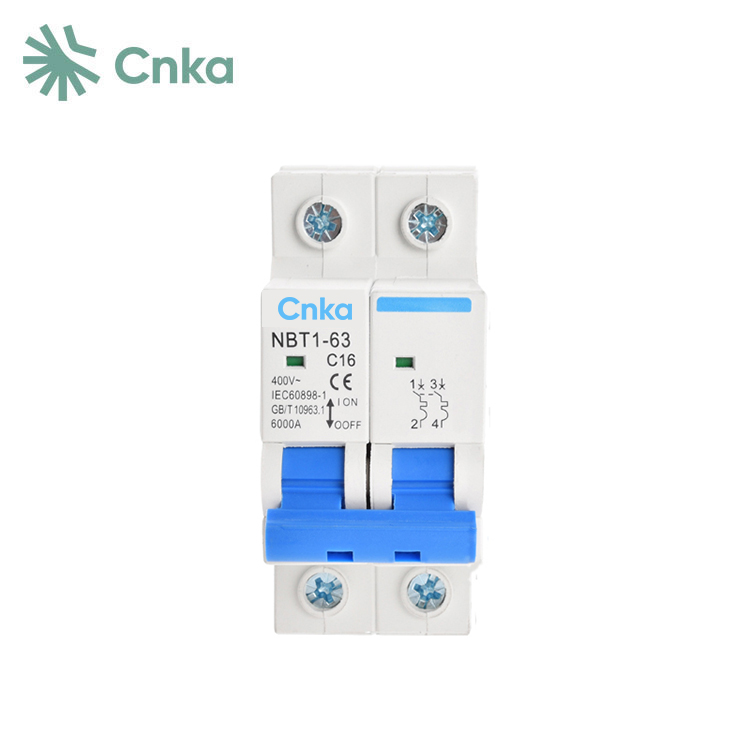

Выключатели переменного тока:

Используйте более простое подавление дуги (например, воздушный взрыв, тепло-магнитные механизмы отключения).

Общие типы: MCB (автоматический выключатель цепи), MCCB (литьевый корпус), ACB (автоматический выключатель воздушного воздуха).

DC Breakers:

Построенный из усиленных контактов и усовершенствованных дуговых желобов для обработки длительного артирования.

Некоторые из них чувствительны к полярности (должны быть правильно подключены).

Двунаправленные выключатели постоянного тока используются в таких системах, как солнечные панели, где ток может измениться.

4. Приложения и соображения безопасности

Выключатели переменного тока:

Найдено в домашней проводке, промышленных машинах и энергосистемах.

Не подходит для цепей постоянного тока - использование их может вызвать невыпадение или опасное взрыв.

DC Breakers:

Основное для систем возобновляемых источников энергии, зарядки электромобилей и микросетей постоянного тока.

Некоторые гибридные выключатели работают как для AC/DC, но большинство из них являются специфичными для приложения.

Могут ли они быть поменялись?

Никогда не используйте выключатель переменного тока для DC, если только явно оценивается для обоих.

Выключатели DC могут работать для AC, но не оптимизированы для этого.

Заключение

Основные различия связаны с методами вымирания дуги, обработке напряжения/тока и конструкции. Вершины DC созданы более жестче для управления непрерывным током, в то время как выключатели переменного тока используют нулевые перекрестки для более легкого прерывания. Всегда выбирайте правильный тип для безопасности и надежности.

Хотите рекомендации для конкретного варианта использования?
